Настил по вашим чертежам: от чертежа до готовых панелей
ООО «Ультра» изготавливает прессованный решётчатый настил по вашим чертежам: разрабатываем КМД, режем в размер, делаем вырезы и обрамление.
Четыре шага
- 01
Чертежи
Присылаете чертежи или план площадки.
- 02
Предложение
Готовим коммерческое предложение по вашим размерам.
- 03
КМД
Разрабатываем КМД на настил, если их нет.
- 04
Изготовление
Настраиваем линию под ваши размеры, режем панели, делаем вырезы и обрамление.
Что прислать для коммерческого предложения
-
Настил задан в проекте
Пришлите чертежи КМ или КМД и его обозначение из спецификации.
-
Настил не задан
Пришлите план площадки с опорными балками, пролётами и проёмами и параметры: высоту несущей полосы, шаг полос и сталь — по таблице ниже, а также обрамление и количество.
Чертежи отправляйте на market@ultragroup.ltd.

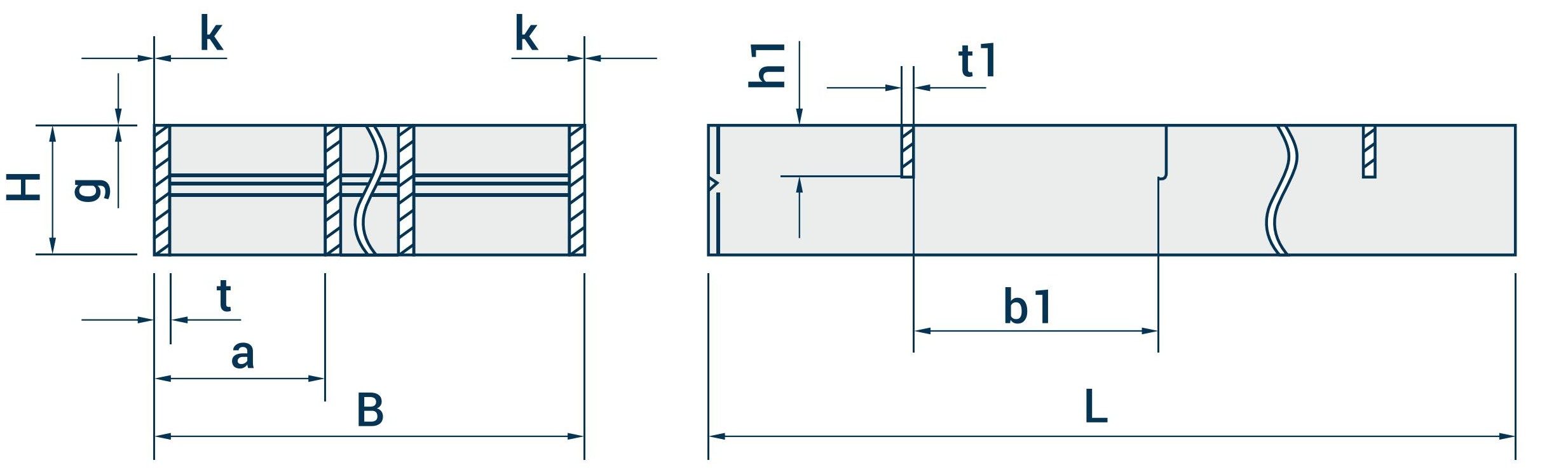

Параметры для заявки
| Параметр | Обозначение | Значение |
|---|---|---|
| Высота несущей полосы | H | 20–50 мм |
| Толщина несущей полосы | t | 2 или 3 мм |
| Шаг несущих полос | a | 11, 22, 33, 44, 55 или 66 мм |
| Шаг связующих полос | b1 | 11, 22, 33, 44, 55 или 66 мм |
| Ширина панели (автоматическая линия) | B | 300–4000 мм |
| Длина панели (автоматическая линия) | L | 200–1500 мм |
| Сталь полос | — | Горячекатаная, горячекатаная травленая, холоднокатаная, нержавеющая |
Нестандартные размеры изготавливаем. Все обозначения чертежа — на странице «Технические параметры».

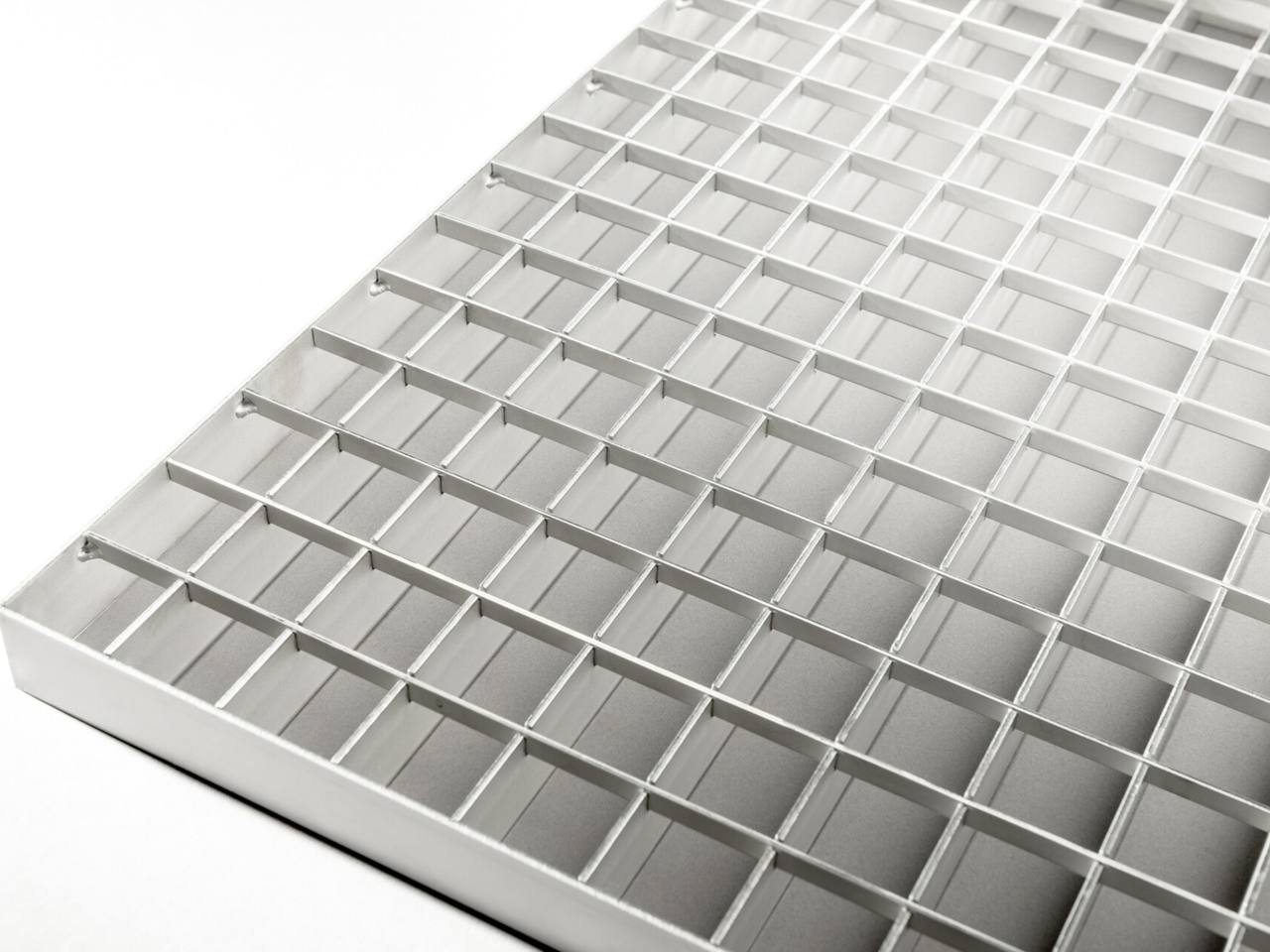

Настил приходит готовым к укладке — без подгонки
Панели приходят нарезанными в размер, с вырезами и обрамлением — на сборке их остаётся уложить и закрепить.
- Разработка КМД
- Резка настила в размер
- Создание различных вырезов
- Обрамление настила
Пришлите чертежи — подготовим коммерческое предложение
Опишите задачу в форме. Чертежи отправьте на market@ultragroup.ltd.
