Прессованный настил: технические параметры
Несущая полоса высотой 20–50 мм и толщиной 2 или 3 мм, шаг полос 11, 22, 33, 44, 55 или 66 мм, настил шириной 300–4000 мм и длиной 200–1500 мм.
Технические характеристики

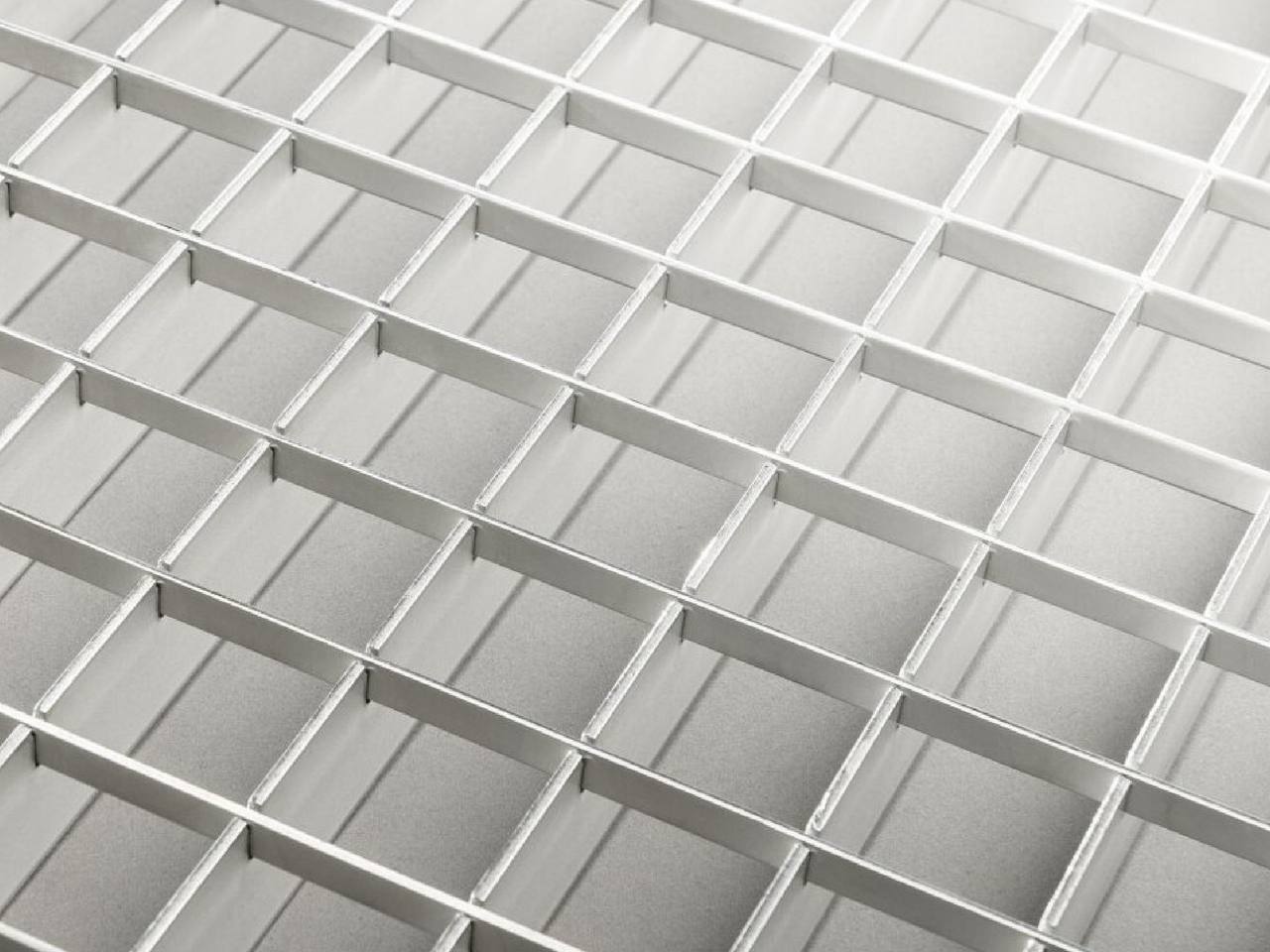

Связующие полосы запрессованы в несущие усилием свыше 100 тонн

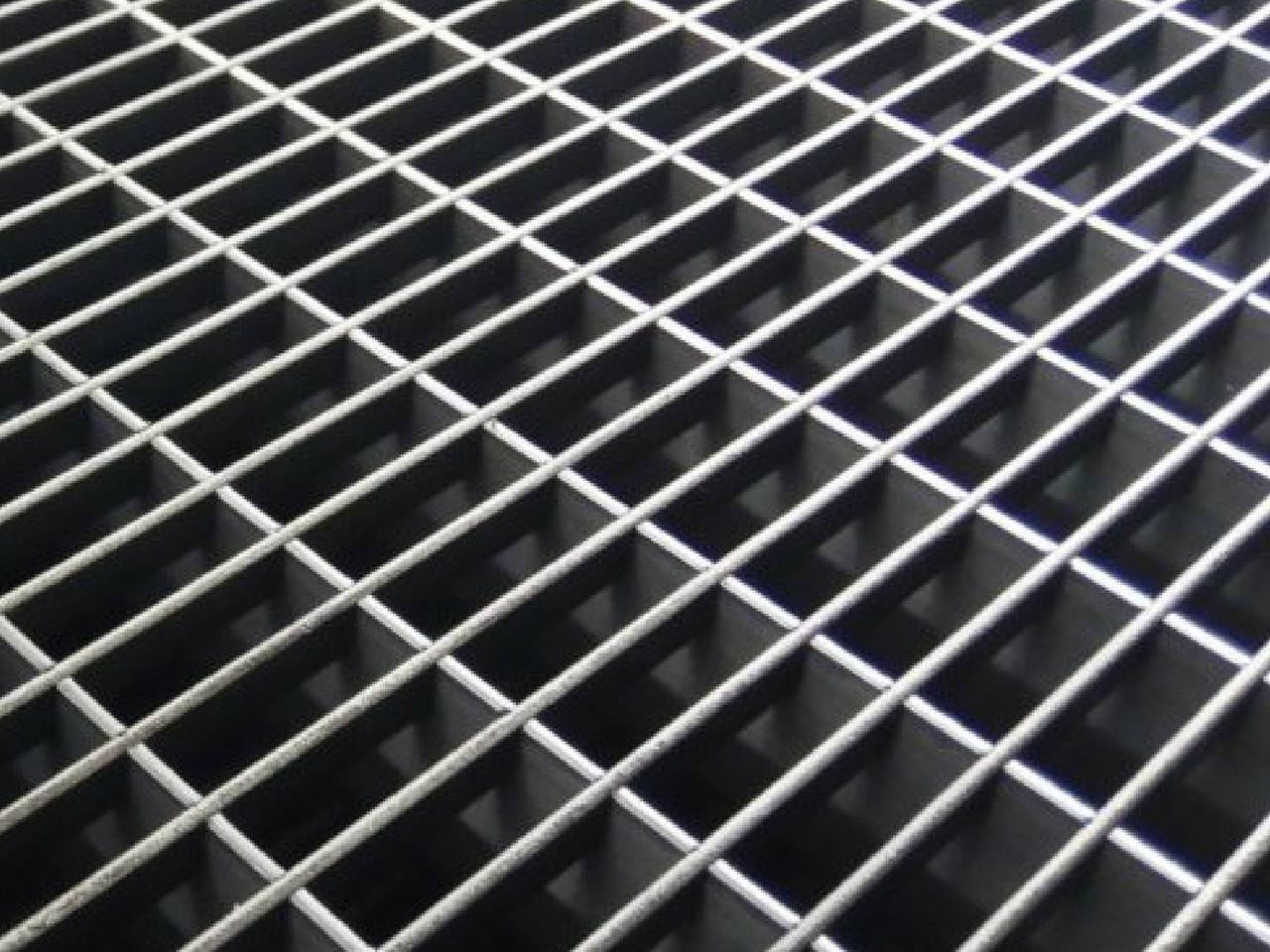

Прессованный настил представляет собой решётчатую конструкцию, производимую по технологии холодной запрессовки связующих полос в несущие полосы.
- Несущие полосы: высота 20–50 мм, толщина 2 или 3 мм
- Связующие полосы запрессованы холодным способом
- Шаг несущих и связующих полос: 11, 22, 33, 44, 55 или 66 мм
- Обрамление — полоса по контуру панели
Основные элементы
Несущая полоса, связующая полоса, обрамление.
| Обозначение | Расшифровка |
|---|---|
| B | ширина настила |
| L | длина настила |
| H | высота несущих полос |
| t | толщина несущих полос |
| a | шаг между несущими полосами |
| h1 | высота связующих полос |
| t1 | толщина связующих полос |
| b1 | шаг между связующими полосами |
| k | выступ связующей полосы |
| g | выступ несущей полосы |
Технические параметры
| Параметр | Значение |
|---|---|
| Несущая полоса из горячекатаной, горячекатаной травленой, холоднокатаной, нержавеющей марок стали | |
| Высота полосы H, мм | 20–50 |
| Толщина полосы t, мм | 2, 3 |
| Шаг несущих полос a, мм | 11, 22, 33, 44, 55, 66 |
| Связующая полоса из горячекатаной, горячекатаной травленой, холоднокатаной, нержавеющей марок стали | |
| Шаг связующих полос b1, мм | 11, 22, 33, 44, 55, 66 |
| Настил | |
| Ширина настила B с автоматической линии, мм* | 300–4000 |
| Длина настила L с автоматической линии, мм* | 200–1500 |
* Возможно изготовление нестандартных размеров.
Сталь несущих и связующих полос
- Горячекатаная
- Горячекатаная травленая
- Холоднокатаная
- Нержавеющая
Дополнительные услуги
- Разработка КМД
- Резка настила в размер
- Создание различных вырезов
- Обрамление настила
Пришлите чертежи — подготовим коммерческое предложение
Опишите задачу в форме. Чертежи отправьте на market@ultragroup.ltd.
